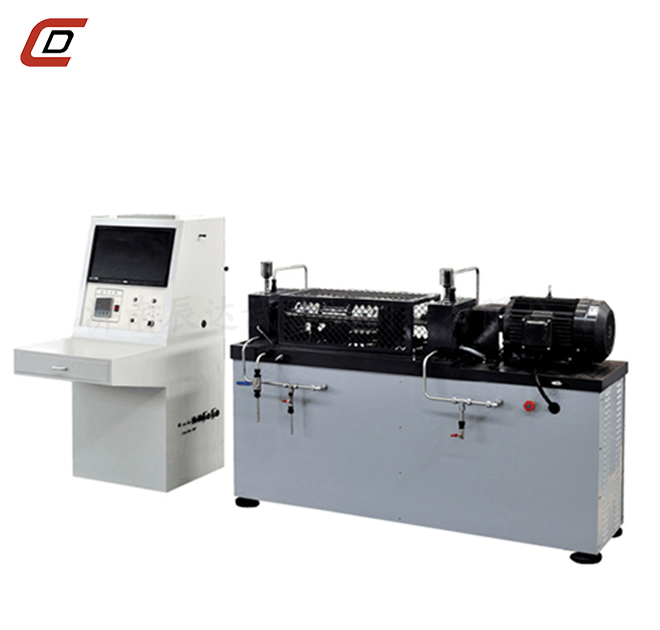

CL-100 齒輪磨損試驗機

1 機臺功能：

該試驗機能完成下列試驗：

? 通過德國潤滑試驗（DIN51354）標準方法，即 FZG 齒輪油試驗來確定由齒輪油引起的齒輪擦傷負荷和重量變化。

? 確定由不同材質制成的齒輪，其齒面承載能力的強度曲線。

? 確定由不同材質制成的齒輪，其齒根承載能力（斷齒）的強度曲線。

? 確定由不同材質制成的齒輪，齒輪接觸疲勞強度試驗。

? 確定由不同材質制成的齒輪，齒輪彎曲疲勞強度試驗。

? 潤滑油剪切安定性測定法試驗。

適用標準：

? SH/T 0306-1992 潤滑劑承載能力測定法（CL-100 齒輪機法）

? SH/T 0200-92 含聚合物潤滑油剪切安定性測定法(齒輪機法)

? GB/T 13672-92 齒輪膠合承載能力試驗方法

? GB/T 14229-93 齒輪接觸疲勞強度試驗方法

? GB/T 14230-93 齒輪彎曲疲勞強度試驗方法

2 技術參數：

? 最大扭矩：1000N.m

? 主軸電機：雙速電機

? 轉速：1450r/min、2880r/min

? 控制油溫度：室溫-90℃

? 齒面溫度檢測：室溫～260℃

? 試驗時間：0-999999999s

? 試驗時間控制范圍：1s～9999min

? 潤滑方式：浸油、循環油潤滑

? 溫度控制精度：≤±2℃

? 試樣尺寸：FZG標準A型直齒齒輪（提供圖紙）

? 試驗空間：滿足并便于摩擦副的裝夾，含全套裝卸齒輪專用工具

? 停機控制方式：手動/自動（扭矩、時間、轉數等）

? 13 級扭矩加載，最大 1000N.m；

? 扭矩加載保護裝置：試驗過程中，加載扭矩發生變化，設備報警停機；
