復合材料拉力試驗機

詳細說明

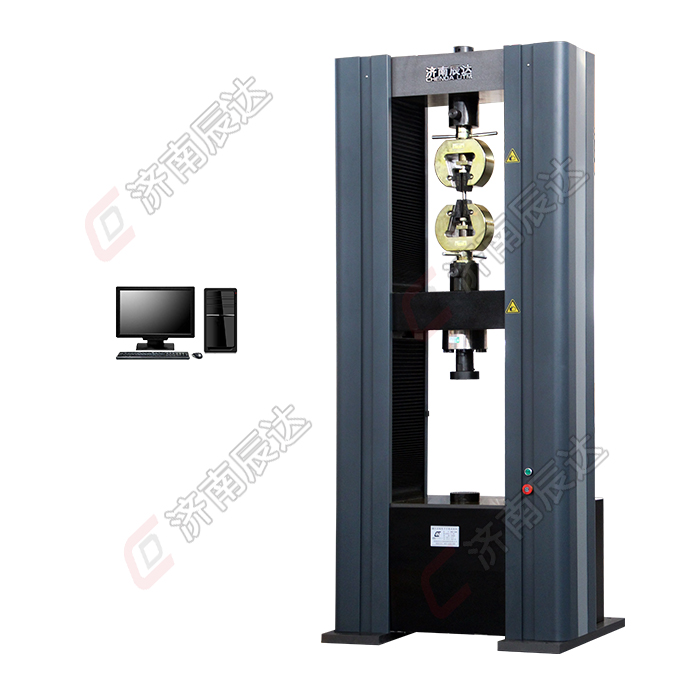

WDW-200M（100M）型復合材料拉力試驗機對各種金屬材料、非金屬材料、復合材料、高分子材料等材料進行力學性能測試的高精度、多用途的材料試驗機。采用伺服電機通過減速系統驅動精密滾珠絲杠旋轉，帶動加載橫梁上下移動，完成對試樣或者是構件的拉伸、壓縮、彎曲、剪切、撕裂、剝離、刺破、頂破等試驗，拉伸空間和壓縮空間均可通過絲杠的旋轉、帶動中橫梁上下移動來自動調整。

由控制器、伺服電機、負荷傳感器、位移傳感器、引伸計與計算機共同組成的精密閉環控制系統，可自動jing確地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。

試驗機可實現等速率試驗力、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間可平滑轉換。

試驗參數通過計算機采集和軟件處理，能自動控制試驗過程和自動求出試驗結果。由計算機屏幕實時顯示試驗曲線和試驗結果，并可打印試驗報告和試驗曲線。

相關標準

GB/T《電子式萬能試驗機》

GB/T 2611-2007 《試驗機 通用技術要求》；

GB/T 《單軸試驗機檢驗用標準測力儀的校準》；

GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》；

GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》；

JJG 139-2014 《拉力、壓力和萬能試驗機》；

JB/T 6146-2007 《引伸計 技術條件》；

夾具的功能及特點

1.1. 此夾具適用于復合材料的組合壓縮強度測試試驗，滿足ASTM的D6641中相關要求。此夾具配合壓縮夾具使用，配合使用的壓盤直徑建議≥150mm。

1.1. zui大試驗力：100kN；

1.1. 試樣寬度：≤20mm；

1.1. 試樣厚度：≤12mm；

1.1. 試樣長度：140～155mm，

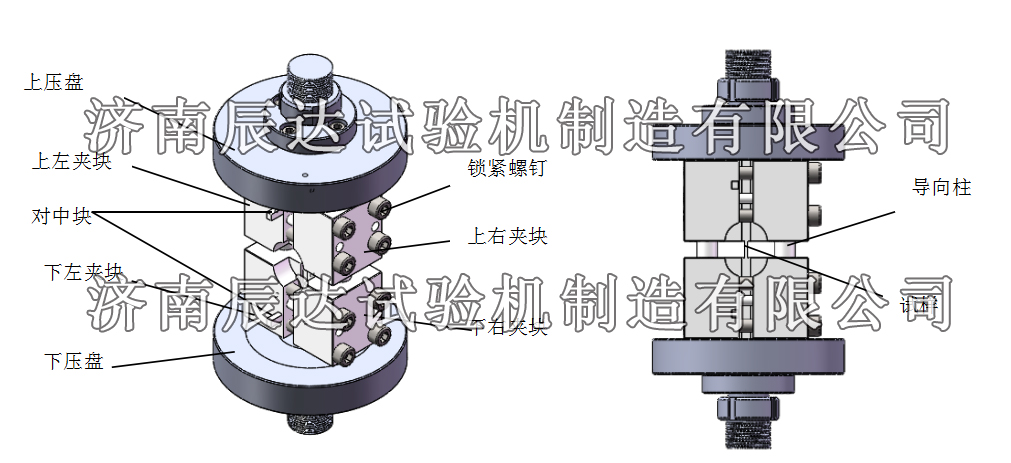

2. 夾具的結構及主要零部件

3. 夾具的維護及保養

如果實驗室或周邊環境有超常量粉塵，腐蝕性煙霧或有害物質等，必須對夾具采取保護措施。

3.1 對夾具中有相對運動處涂抹二硫化鉬潤滑脂。

3.2 如果夾具比較長時間處于未使用狀態時，就應該對夾具進行日常維護：

3.3 將夾具從試驗機上拆下。

3.4 擦拭干凈，涂抹防銹油。

3.5 將夾具體用油紙包好保存。

技術指標

規格型號	WDW-200M(100M)
zui大負荷（kN）	200(100)
試驗機準確度等級	0.5級
試驗力示值相對誤差	±0.5％以內
試驗力測量范圍	1％--100％FS
變形（引伸計）測量范圍	1%--100%FS
變形示值相對誤差	±0.5％以內
應變控制速率范圍	0.005-0.5FS/S
橫梁移動速度(mm/min)	0.001～200（0.001-200）
有效試驗寬度	500
zui大拉伸空間	600
zui大壓縮空間	1000
板試樣夾持厚度	0-7，7-14，
壓板尺寸	大于150*
主機外形尺寸（長×寬×高，mm）	1200*760*2410（845*660*2060）
總功率（kW）	2500（1500）
重量	1600（700）
電源電壓	220V/50Hz±10%
絲杠直徑	6310（4010）
